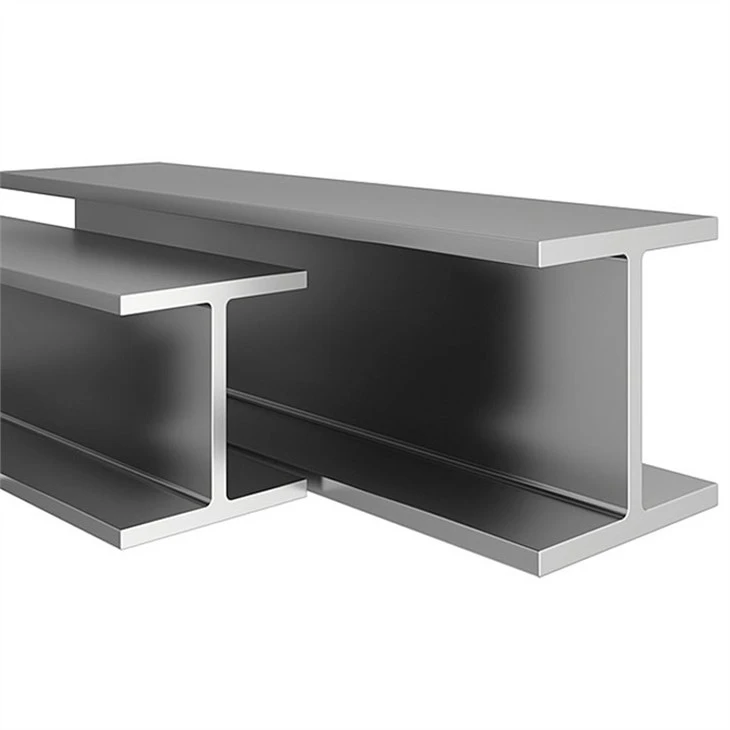

H-образна греда

H Стоманените греди HEA/HEB са много често използван тип стоманен профил. Гредите, наричани иначе "H" секции, континентални греди или HEA/HEB, се предлагат в различни степени на материал, най-често срещаните са EN 10025 S275 и S355. H секциите изглеждат подобни на I секциите, но фланецът е по-широк.

Изпрати запитване

представяне на продукта

Примерен размер на греди HEA&HEB

HEA размери на гредите и механични свойства

HEA размери на гредите					Тегло (kg/m)	Площ на сечението (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB размери на греди и механични свойства

HEB размери на греди					Тегло (kg/m)	Площ на сечението (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Описание на продуктите

Формата на напречното сечение е подобна на икономичен профил на напречното сечение на главната латинска буква H, известна също като универсална стоманена греда. Напречното сечение на H-образната стомана обикновено включва две части, реброто и фланеца, известни също като талията и ръба.

H лъчът е широко използван, използван главно в: различни граждански и промишлени строителни конструкции; различни промишлени инсталации с голям обхват и модерни високи сгради, особено промишлени инсталации в райони с чести сеизмични дейности и условия на работа при високи температури; изискващи голяма носеща способност и напречно сечение Големи мостове с добра стабилност и големи разстояния; тежко оборудване; магистрали; корабни скелети; поддръжка на мина; обработка на основите и изграждане на язовир; различни машинни компоненти.
